铁路桥下防护栅栏技术规格要求

您的当前位置:网站首页 > 新闻中心

铁路桥下防护栅栏技术规格要求

发布日期:2021-06-25 总浏览:

铁路线路防护栅栏用于高速铁路桥梁墩高3米及以上旱桥地段的铁路封闭。铁路工程建设通用参考图、桥下防护栅栏-通线-2011-8001或2012-8002防护栅栏技术规格要求。

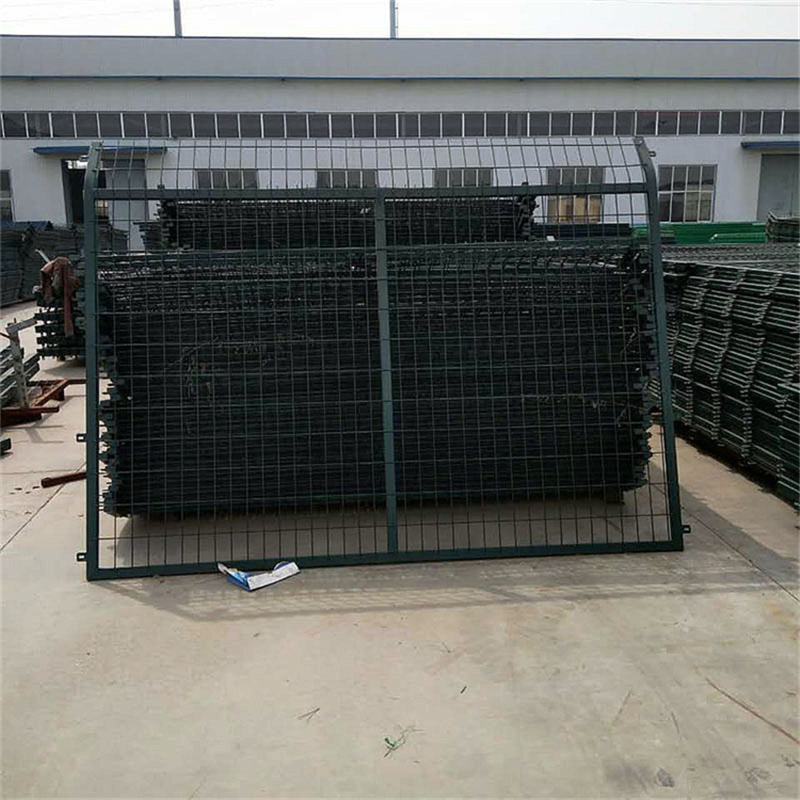

1、铁路桥下防护栅栏主要组成:钢筋混凝土立柱、金属网片及连接部件组成,防护高度1.8m。

2、防护栅栏立桩:立柱采用C30钢筋混凝土预制,截面尺寸120mm*120mm,高度2.5m。预制立时预留四个¢12mm圆孔,安装时通过螺杆固定两侧连接板。

3、防护栅栏的金属网片:金属网片采用Q235矩管边框,规格30mm*50mm,矩管厚度2.0mm;内部网丝采用HPB300 ¢4.0mm高线冷拔钢丝,规格75mm*150mm。

4、防护栅栏连接板与螺栓:立柱连接板、网片连接板采用90°折角Q235钢板,厚度4.0mm,根据不同使用位置分A、B两种形式。连接板与螺栓均采用Q235钢,并镀锌处理,镀锌量270g/m2。连接板的精度要求:长度误差≤1.0mm,宽度误差≤0.5mm,厚度误差≤0.5mm,孔眼位置偏差≤1.0mm。螺栓均采用防盗设计,由螺杆、螺帽、防盗垫圈组成,安装及拆卸需有专门工具,根据不同连接点的厚度,选用图集中不同尺寸的防盗螺栓,螺帽拧紧固定后螺栓头部采用焊机现场点焊固定,防止螺帽松动。

标签: 铁路线路防护栅栏铁路防护隔离栅铁路围栏网
